明纬电源LRS-50-24/3.3/5/12/15/36/48V,明纬电源供应器代理商

明纬电源LRS-50-24/3.3/5/12/15/36/48V,明纬电源供应器代理商

简介内容:明纬电源LRS-50-24/3.3/5/12/15/36/48V,明纬电源供应器代理商
品牌:明纬电源
产品系列:LRS-50系列
产品类型:内置机壳型
产品型号:LRS-50-24/3.3/5/12/15/36/48V
明纬电源LRS-50系列规格齐全,欢迎询价!

在线咨询 联系电话:18682261879

产品详情


明纬电源LRS-50-24/3.3/5/12/15/36/48V,明纬电源供应器代理商

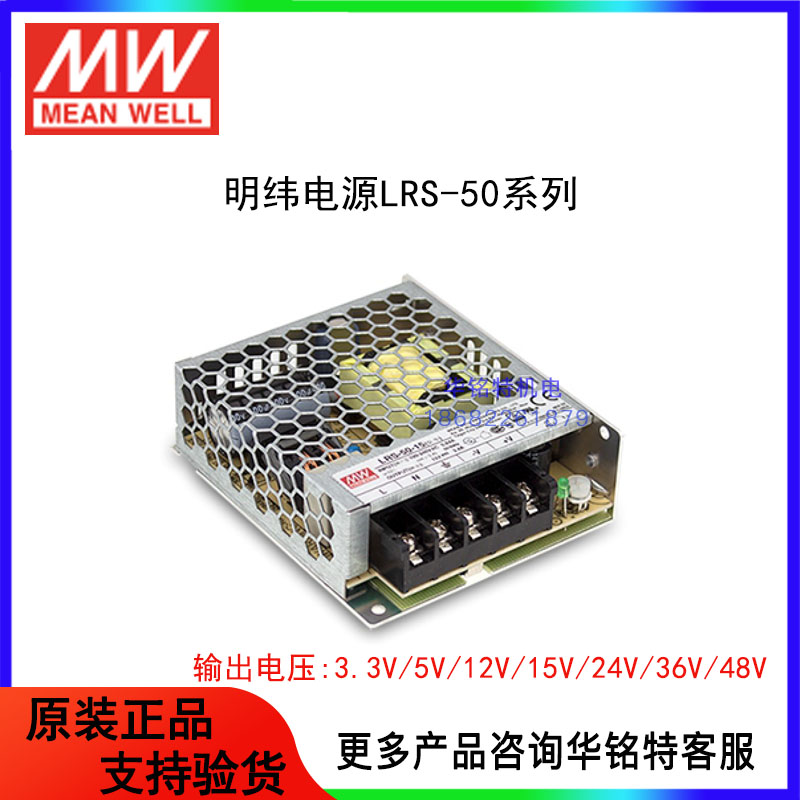

       明纬电源LRS-50系列是一款50W单组输出封闭型电源供应器,具有30mm低外型设计,采用85~264VAC全范围交流输入整系列提供3.3V,5V,12V,15V,24V,36V和48V输出。

       明纬电源LRS-50系列除了效率高达90%外,金属网外壳的设计加强了散热能力使LRS-50在没有风扇的情况下工作在-30℃到+70℃的温度范围内。提供超低空载功耗(小于0.2W),能使终端系统很容易满足国际能源要求。LRS-50有完整的保护功能和抗5G捺动能力;它符合TUV BS EN/EN62368-1,EN/EN60335-1,BS EN/EN61558-1/-2-16,UL62368-1和GB4943国际安全法规,LRS-50系列为各种工业应用提供了一个高性价比的解决方案。

LRS-50系列型号:

LRS-50-3.3
LRS-50-5
LRS-50-12
LRS-50-15
LRS-50-24
LRS-50-36
LRS-50-48

LRS-50系列产品尺寸:

LRS-50-24系列产品尺寸

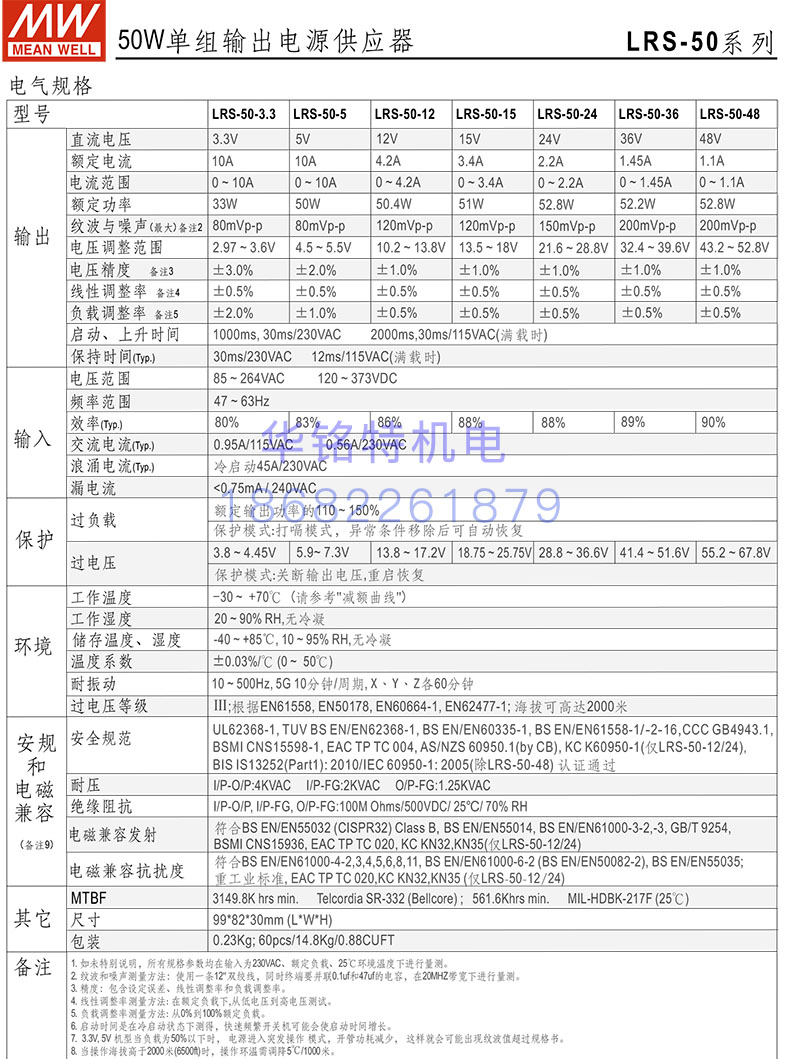

LRS-50-24系列产品选型表



       更多明纬电源产品,欢迎向明纬电源代理商-深圳市华铭特机电咨询,华铭特机电主要代理明纬电源产品、施耐德产品、魏德米勒产品、欧姆龙产品等品牌低压工控器件。若有需求,可以随时与我们联系(明纬电源广东代理商:http://www.szhmt88.com/).
