施耐德交流接触器LC1-D09M7C接线图及安装注意事项

作者:施耐德代理商 来源:http://www.szhmt88.com/ 发布时间:2023-10-31 11:17:03 点击:

施耐德交流接触器LC1-D09M7C接线图及安装注意事项

      施耐德交流接触器LC1-D09M7C广泛用作电力的开断和控制电路。LC1-D09M7C利用主接点来开闭电路,用辅助接点来执行控制指令。主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。 施耐德交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

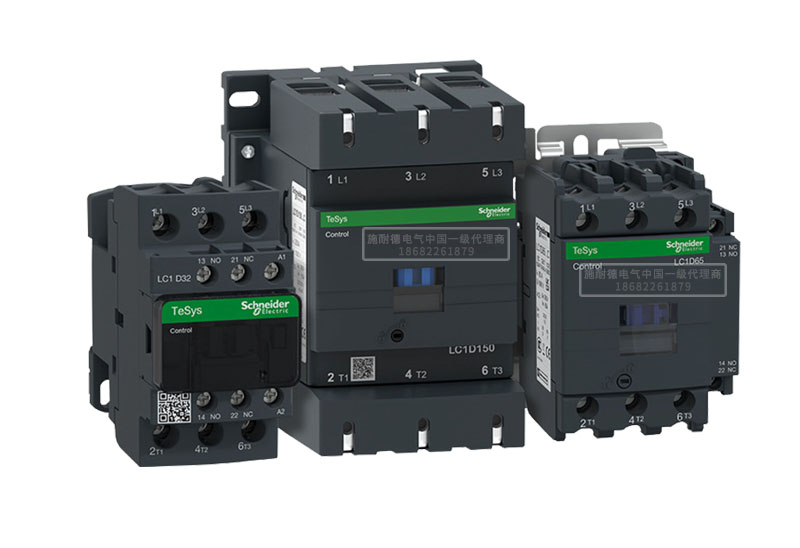

施耐德交流接触器LC1-D09M7C

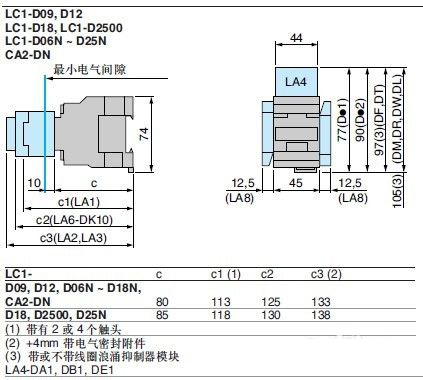

施耐德交流接触器LC1-D09M7C基本结构:

施耐德交流接触器LC1-D09M7C基本结构:

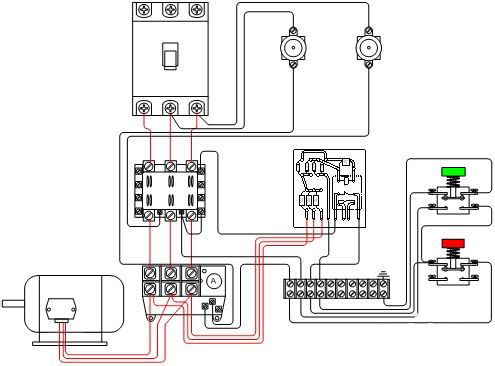

施耐德交流接触器LC1-D09M7C接线图:


施耐德交流接触器LC1-D09M7C接线图:


施耐德交流接触器LC1-D09M7C安装时,应该按规定条件安装,接触器线圈的接线端子A1符合应朝上方,符合人的视觉习惯

对有金属安装底板的接触器要妥善接地

接线端螺钉应拧紧,检查接线正确无误后,应在主触头不带电情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能投入使用

使用时如发现有不正常噪音,可能是铁芯极面上有污物,请擦净极面

使用中,应定期检查产品各部件,要求可动部位不卡住,紧固件无松脱,零部件如有损坏,应及时更换


      更多产品施耐德产品,欢迎向施耐德代理商-深圳市华铭特机电咨询,华铭特机电主要代理施耐德断路器、塑壳断路器、按钮指示灯、继电器、接触器、变频器、软启动器及限位开关等低压工控器件。若有需求,可以随时与我们联系(施耐德广东代理商:http://www.szhmt88.com/).
