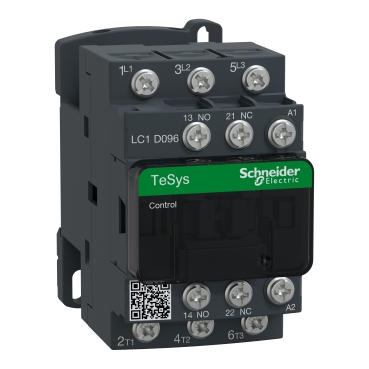

施耐德接触器TeSys Deca，3极LC1D18M7C,线圈电压220V
简介内容：施耐德TeSys Deca接触器 LC1D18M7C, 3P, 18A, AC-3 7.5kW 400V, 1NO+1NC aux contact, 220V 50/60Hz AC coil, 辅助触点可用于安全回路（镜像触点）, 认证（IEC、CCC、CCS、RoHS、REACH).
产品详情
施耐德TeSys Deca接触器 LC1D18M7C, 3P, 18A, AC-3 7.5kW 400V, 1NO+1NC aux contact, 220V 50/60Hz AC coil, 辅助触点可用于安全回路（镜像触点）, 认证（IEC、CCC、CCS、RoHS、REACH).
| 产品系列 | TeSys Deca |
|---|---|
| 产品系列 | TeSys Deca |
| 产品类型 | 接触器 |
| 产品短名 | LC1D |
| 接触器应用领域 | 应用于无感或微感负载、电阻炉 应用于功率因数大于等于0.95的交流负载中 |
| 使用类别 | AC-4 AC-1 AC-3 AC-3e |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC |
| 额定工作电流 [Ie] | 32 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路 18 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路 18 A 60 °C) 在…上 <= 440 V AC AC-3e 适用 电源回路 |
| [Uc] control circuit voltage | 220 V AC 50/60 Hz |
| 电动机功率 (kW) | 10 kW 在…上 500 V AC 50/60 Hz (AC-3) 4 kW 在…上 220/240 V AC 50/60 Hz (AC-3) 7.5 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 9 kW 在…上 415/440 V AC 50/60 Hz (AC-3) 10 kW 在…上 660/690 V AC 50/60 Hz (AC-3) 4 kW 在…上 400 V AC 50/60 Hz (AC-4) 10 kW 在…上 500 V AC 50/60 Hz (AC-3e) 4 kW 在…上 220/240 V AC 50/60 Hz (AC-3e) 7.5 kW 在…上 380/400 V AC 50/60 Hz (AC-3e) 9 kW 在…上 415/440 V AC 50/60 Hz (AC-3e) 10 kW 在…上 660/690 V AC 50/60 Hz (AC-3e) |
|---|---|
| 型号 | LC1D |
| 回路触点类型 | 3 NO |
| 保护盖 | 无 |
| 约定发热电流 [Ith] | 10 A 在…上 <60 °C 适用 信号回路 32 A 在…上 <60 °C 适用 电源回路 |
| 额定短时耐受电流 [Icw] | 145 A 在…上 <40 °C - 10 s 适用 电源回路 240 A 在…上 <40 °C - 1 s 适用 电源回路 40 A 在…上 <40 °C - 10 分钟 适用 电源回路 84 A 在…上 <40 °C - 1 分钟 适用 电源回路 100 A - 1 s 适用 信号回路 120 A - 500 ms 适用 信号回路 140 A - 100 ms 适用 信号回路 |
| 与继电器配合使用的熔丝 | 10 A gG 适用 信号回路 符合 IEC 60947-5-1 50 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 35 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路 |
| 平均阻抗 | 2.5 mΩ - Ith 32 A 50 Hz 适用 电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 15 Mcycles |
| 电气寿命 | 1 Mcycles 32 A AC-1 Ue条件下 <= 440 V 1.6 Mcycles 18 A AC-3 Ue条件下 <= 440 V 3 Mcycles 11 A AC-3 Ue条件下 660/690 V 1.6 Mcycles 18 A AC-3e Ue条件下 <= 440 V 3 Mcycles 11 A AC-3e Ue条件下 660/690 V |
| 控制回路特性 | AC 在…上 50/60 Hz |
| 浪涌抑制模块 | 无内置浪涌抑制模块 |
| 控制电压限额 | 0.3...0.6 Uc -40…60 °C 释放 50/60 Hz 0.8...1.1 Uc -40…60 °C 运行 50 Hz 0.85...1.1 Uc -40…60 °C 运行 60 Hz |
| (~50Hz吸合)功耗 (VA) | 70 VA 60 Hz 0.75 20 °C) 70 VA 50 Hz 0.75 20 °C) |
| (~50Hz保持)功耗 (VA) | 7.5 VA 60 Hz 0.3 20 °C) 7 VA 50 Hz 0.3 20 °C) |
| 热消散 | 2…3 W 在…上 50/60 Hz |
| 动作时间 | 12...22 ms 闭合 4...19 ms 分断 |
| 最大操作频率 | 3600 次/小时 在…上 <60 °C |
| 接线能力 | 控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺栓紧固 1 1.5…6 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 2 1.5…6 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 1 1…6 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 1 1.5…6 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线 不带篐线端子 电源回路: 螺栓紧固 2 1.5…6 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线 不带篐线端子 |
| 紧固扭矩 | 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 Ø 6 平口 螺丝: M3.5 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 |
| 辅助触点类型 | 1 NO + 1 NC |
| 辅助触点类型 | 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
| 信号回路频率 | 25...400 Hz |
| 最小开关电压 | 17 V 适用 信号回路 |
| 最小开关电流 [Imin] | 5 mA 适用 信号回路 |
| 绝缘电阻 | > 10 MΩ 适用 信号回路 |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间 |
| 安装方式 | 导轨安装 底板安装 |
本文介绍了施耐德接触器LC1D18M7C,更多型号咨询华铭特客服.
