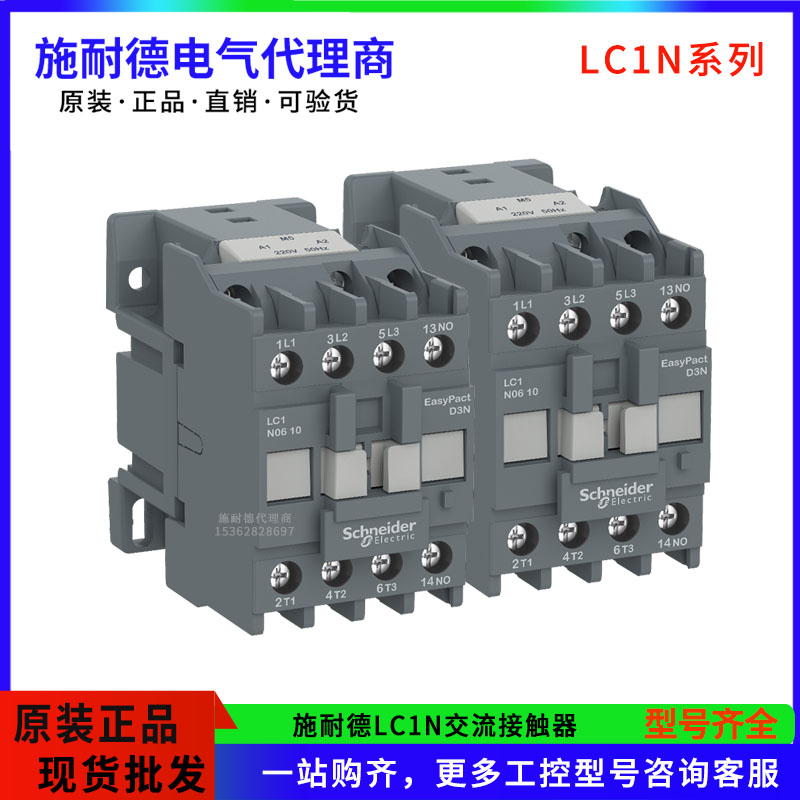

施耐德LC1N接触器线圈220V 深圳施耐德接触器代理LC1N0910M5N
简介内容：
品牌:Schneider/施耐德电气
订货号:LC1N0910M5N
产品系列:EasyPact D3N(国产)
型号:LC1-N0910M5N
品类:交流接触器
包装规格: 1个/盒
施耐德LC1N接触器系列规格齐全,欢迎询价!
产品详情
施耐德LC1N接触器线圈220V 深圳施耐德接触器代理LC1N0910M5N
Schneider/施耐德电气LC1N接触器系列的LC1N0910M5N是一款交流接触器,控制线圈电压：220VAC,极数:3P,额定电流:9A,主触点:3NO,线圈频率:50Hz,辅助触点:1NO,EasyPact D3N系列的LC1N0910M5N是一款常用于AC-3和AC-1场合下的3级交流接触器, 产品符合标准EN/IEC60947-1和GB14048.4及EN/IEC60947-4-1要求, 额定工作电压690V, 额定电流9A, 过电压类别III, 污染等级3, 控制回路约定发热电流10A@≤60℃, 绝缘电阻＞10兆欧, 线圈电压220V@50Hz, 有1常开触点, 电气寿命3600次/小时, 最大操作频率1800次@≤60℃, 产品可选择夹持安装或螺钉固定至安装板, 产品通过CCC认证并符合RoHS和Reach.
| 产品系列 | Easy TeSys |
|---|---|
| 产品系列 | Easy TeSys Control |
| 产品类型 | 接触器 |
| 产品短名 | LC1N |
| 接触器应用领域 | 应用于无感或微感负载、电阻炉 应用于功率因数大于等于0.95的交流负载中 |
| 使用类别 | AC-3 AC-1 AC-4 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 25 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 3.6 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-4对于电源回路 |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 电动机功率 (kW) | 2.2 kW 当运行电压<=220...230 V AC 50/60 Hz 4 kW 当运行电压<=380...400 V AC 50/60 Hz 4 kW 当运行电压<=415...440 V AC 50/60 Hz 5.5 kW 当运行电压<=500 V AC 50/60 Hz 5.5 kW 当运行电压<=660...690 V AC 50/60 Hz |
|---|---|
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 25 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定接通能力 [Irms] | 90 A 当运行电压<=380 V AC 对于电源回路 符合 IEC 60947-4-1 140 A AC 对于辅助触点 符合 IEC 60947-5-1 |
| 额定分断能力 | 72 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 61 A 当运行温度<=40 °C 可持续60 s 对于电源回路 30 A 当运行温度<=40 °C 可持续600 s 对于电源回路 |
| 与继电器配合使用的熔丝 | 10 A gG 当运行电压<=<= 690 V 配合 1 型, 对于控制回路 符合 IEC 60947-5-1 20 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 |
| 平均阻抗 | 2.5 mΩ - Ith 25 A 50 Hz 对于电源回路 |
| 每极功耗 | 0.2 W AC-3 1.6 W AC-1 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 线圈未连接到电源电路 符合 IEC 60947 |
| 机械寿命 | 10000000 次 |
| 电气寿命 | 1400000 次 AC-3 150000 次 AC-1 250000 次 AC-4 |
| 控制回路特性 | AC当50 Hz |
| 控制电压限额 | 0.85...1.1 Uc (-5…55 °C 线圈吸合 50 Hz 0.3...0.6 Uc (-5…55 °C 线圈释放 50 Hz |
| (~50Hz吸合)功耗 (VA) | 95 VA 50 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz保持)功耗 (VA) | 8.5 VA 50 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 2…3 W for 控制回路 |
| 动作时间 | 12...22 ms 闭合过程 4...19 ms 打开过程 |
| 最大操作频率 | 1800 次/小时当60 °C |
| 接线能力 | 电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 电源回路: 1.2 N.m 控制回路: 1.2 N.m |
| 辅助触点类型 | 1 NO |
| 最小开关电压 | 17 V 对于控制回路 |
| 最小开关电流 [Imin] | 5 mA 对于控制回路 |
| 绝缘电阻 | > 10 MΩ 对于控制回路 |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 1.5 ms 失电 确保NC和NO触电之间 |
| 安装方式 | DIN 导轨安装 底板安装 |
