明纬开关电源接线方式

作者:明纬电源代理商 来源:http://www.szhmt88.com/ 发布时间:2023-01-09 17:09:09 点击:

明纬开关电源接线方式,该怎么去接线?下面华铭特机电-明纬电源代理商来给大家具体介绍,了解有关明纬开关电源接线方式的细节,希望可以帮助大家。


明纬开关电源接线方式介绍:


明纬开关电源上面你都会有对应的电气符号标注,不同的符号接到对应的线材上即可,首先华铭特机电小编教大家认识一些常用的符号,所代表的含义。


明纬开关电源接线图

明纬开关电源接线方式

  L :接市电火线       N :接市电零线       接地线标志符号 :接地线     +V : 接设备的正极     -V :接设备的负极

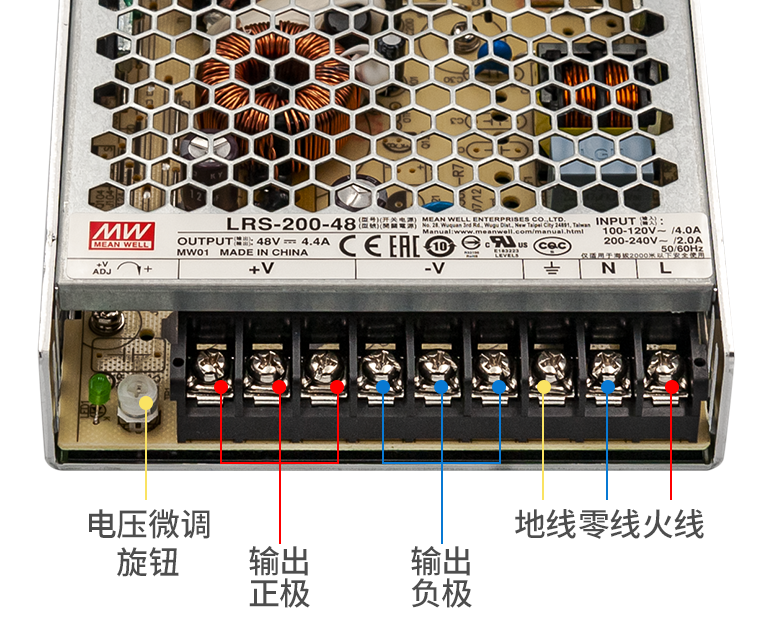

举例:明纬机壳电源LRS系列,它的接线方式为:

    这款机型提供了火线、零线、地线、三组输出正极和负极,以及可以自己控制电压输出的电位器旋钮。只要用户把对应的输入线、输出线接到对应的端子上即可。
这里要注意:明纬LRS-200这款系列提供三组输出正极和负极,可以为用户解决一台电源可以同时多个负载使用。有些客户因为一些原因,没有正确可靠的接地,那么就可能会造成触摸电源机身表面时,会有感觉到电流产生或者测得很高的电压,所以说最好按照电源设计规范,来正确安装操作开关电源。

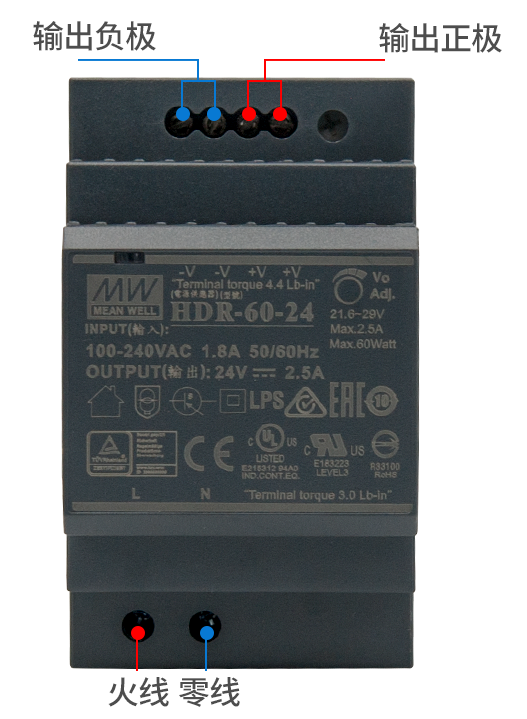

明纬导轨式开关电源接线方式:


不是所有的电源都带有接地符号,像明纬HDR系列就只有火线、零线、输出正负极,是没有地线,所以要视具体开关电源型号,进行正确可靠的接线。

明纬开关电源接线方式

明纬开关电源接线方式及接线图


       通过上面介绍的开关电源接线方式是通过端子接线的,也有像模块电源、裸板电源,是通过焊接在PCB板上的,明纬电源适配器是通过电源插头,这个是需要选用好自己需要的就行。 一些明纬大功率电源在,在开关电源接线方式上比上面介绍的可能要稍微复杂点,对应的不同型号的规格书上都会有相关介绍。您也可以咨询购买的供货商,都可以提供技术支持!
