欧姆龙代理商谈欧姆龙继电器怎么测试?

作者:欧姆龙代理商 来源:http://www.szhmt88.com/ 发布时间:2023-06-05 14:49:33 点击:

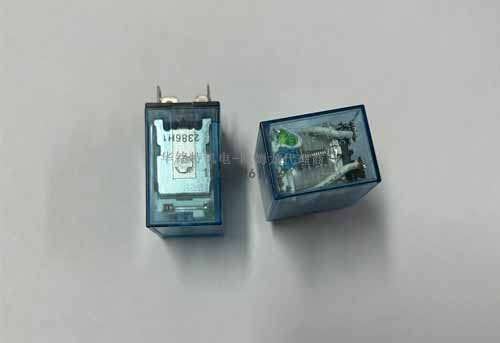

     欧姆龙继电器怎么测试?下午欧姆龙代理商-华铭特机电小编来说一下.欧姆龙继电器是一种电子控制器件,它具有控制系统和被控制系统,通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

     欧姆龙继电器线圈在电路中用一个长方框符号表示,如果继电器有两个线圈,就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。

<a href=http://www.szhmt88.com/ target=_blank class=infotextkey>欧姆龙代理商</a>谈欧姆龙继电器怎么测试?

欧姆龙继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。

欧姆龙继电器怎么测试?

1、测线圈电阻:可用万能表R×10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象。继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系,通过线圈的阻值可以计算出它的使用电压及工作电流。

2、测触点电阻:用万能表的电阻档,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点,那个是常开触点。

3、测量吸合电压和吸合电流:找来可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测。慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流。为求准确,可以试多几次而求平均值。

测量释放电压和释放电流:也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流,亦可尝试多几次而取得平均的释放电压和释放电流。

一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太小(小于1/10的吸合电压)时则不能正常使用了,这样会对电路的稳定性造成威胁使工作不可靠。
