欧姆龙光电开关E3Z系列正确接线图

作者：欧姆龙代理商 来源：http://www.szhmt88.com/ 发布时间：2023-06-08 10:39:59 点击：

        欧姆龙光电开关E3Z系列是用于检测和测量物体的位置和移动的一款内置小型放大器型光电传感器.E3Z的外观为长方体,E3Z采用全新设计的光电传感器，具有很高的精度和可靠性，不受现场、设置环境的影响，实现大幅度节省电力和节约能源。下面欧姆龙深圳代理商-华铭特机电小编来讲解欧姆龙光电开关E3Z系列正确接线图.


A:常用的三线制光电开关输出类型分NPN 型和PNP 型。

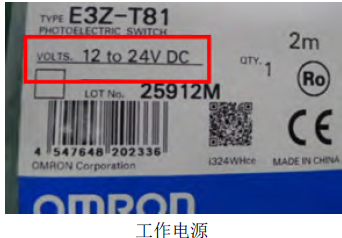

（1）接线前先通过产品包装确认光电开关的工作电源，如下图为直流12-24V 供电。

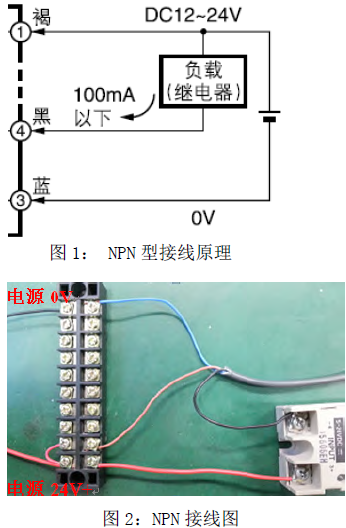

    ① 三线制输出NPN 型光电开关的接线（以NPN 型输出的E3Z-D61 为例）：请参考图1 的接线原理图及图2 与负载G3NA 的实际接线图，受光器的褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载4 号脚输入负，负载3 号脚接电源24V+。

欧姆龙光电开关E3Z系列正确接线图2

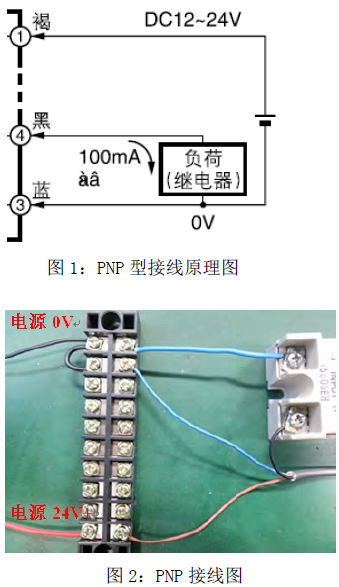

    ② 三线制输出PNP 型的光电开关的接线（以PNP 型输出的E3Z-D62 为例）请参考图1 的接线原理图及图2 与负载G3NA 的实际接线图，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载3 号脚输入正，负载4 号脚接电源0V。

欧姆龙光电开关E3Z系列正确接线图3

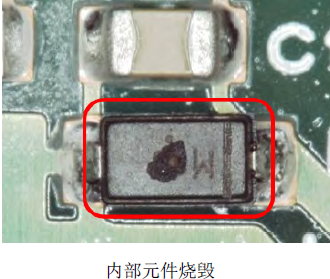

（2）供电电源错误或直流供电的正负极接反，可能会造成元件损坏，请参考下图。

欧姆龙光电开关E3Z系列正确接线图4
